i.MX 8 QM/QP Pico ITXシングルボードコンピュータを始めよう

開梱

SBCを箱から取り出し、ESDフリーエリアの上に置きます。静電気防止パッド/マットを使用し、適切な接地をして開発プラットフォームを設置してください。また、以下の納品物に物理的な損傷がないことを確認してください。

開発キットの内容

  • i.MX 8M QM/QP Pico ITX SBC
  • 12V、2A電源
  • デバッグケーブル(3V3)
  • Wi-Fi BTアンテナ
  • 安全ガイドライン
  • 扇風機

* オプション

安全ガイドライン
1.2-12V、電源

安全ガイドライン

i.MX 8M QM/QP Pico ITX SBC

12V、電源

1.3-Wi-FiBTアンテナ
1.5ファン

Wi-Fi BTアンテナ

デバッグケーブル

ファン

知る

2.0-i.MX 8M QMQP Pico ITX SBC - トップビュー

i.MX QM/QP Pico ITX SBC - トップビュー

1.電源入力ジャック
4.デュアルイーサネットジャック
7.ラインインヘッダー*
10.RS232 ヘッダー
13.CAN コネクター
16.Wi-Fi アンテナコネクタ
19.拡張コネクタ-2
22.LPDDR4

2.FAN ヘッダー
5.デュアル USB 3.0 コネクタ
8.RTC ヘッダー
11.デバッグ UART ヘッダー
14.JODY W2 Wi-Fi BT
17.拡張コネクター-1
20.ブートモードスイッチ
23.電源スイッチ

3.HDMI TX コネクタ
6.USB OTG コネクタ
9.オーディオ IN/OUT ジャック
12.HDMI RXコネクタ
15.BT アンテナコネクタ
18. i.MX 8M QM/QP CPU
21.拡張コネクタ-3

2.1-i.MX 8M QMQP Pico ITX SBC - 底面図

i.MX QM/QP Pico ITX SBC - 底面図

24. eMMC
27.リセットスイッチ
30.タンパコネクタ
33.Nano SIM カードコネクタ

25.JTAG ヘッダー
28.M3 取り付け穴
31.マイクロ SD コネクタ
34.ON/OFF スイッチ

26.ピン eDP コネクタ*
29.M.2 キー B コネクター
32.USB 3.0 ヘッダー

ブートスイッチ設定

オンボードスイッチ(SW1)が下図のように正しく設定されていることを確認してください。

3.0-ブート選択スイッチ

SW1-ブート選択スイッチ

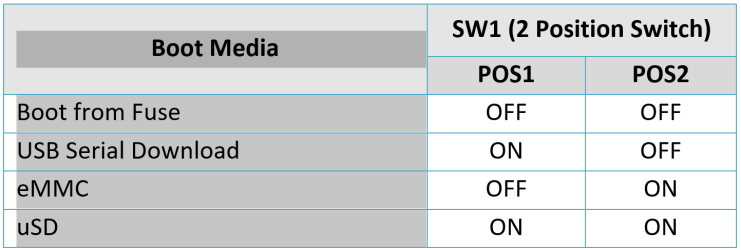

表1:ブート・メディア・スイッチの設定

3.1-ブートメディアスイッチの設定

デバッグポートの設定

TTL-232R-RPIケーブルのタイプA側をPCに接続し、TTL-232R-RPIケーブルの3ピン(100mil)バーグハウス側を拡張コネクタ(J7)に下図のように接続する。

4.0-デバッグポートの設定

ホスト・マシンのオペレーティング・システムに応じて、ターミナル・アプリケーションのいずれかを使用する:

電源オン

下図のように、電源プラグを SBC の電源コネクタ(J17)に接続し、電源のスイッチを入れる。SBC に電源が投入されると、SBC の電源 LED が下図のように点灯します。

5.0-電源オン

警告だ:

  • i.MX 8M QM/QP Pico ITX SBCに付属している以外の電源を接続しないでください。
  • 電源LEDが点灯しない場合は、iWaveにご連絡ください。

ブート画面

iW-RainboW-G27S-i.MX 8M QM/QP ITX Pico SBC のソフトウェアについては、「ソフトウェア・ユーザー・ガイド」を参照し、よく理解しておく必要があります。

オペレーティング・システム・サポート

SBC に電源を投入し、ブートが成功すると、特定のデリバリーでサポートされているオペレーティングシステムとブートローダに応じて、以下のようにターミナルウィンドウにブートメッセージが表示されます。ターミナルで Enter キーを押すと、特定のデリバリーでのテスト環境のセットアップが完了します。

コマンドプロンプト(Linux)

コマンドプロンプト(アンドロイド)

Linuxのホーム画面

アンドロイドのホーム画面

QNX ホーム画面

i.MX 8M MQ MP用Ubuntuホーム画面

Ubuntuホーム画面

著作権 © 2022 iWave Systems Technologies Pvt.
